Cargador profesional de Baterías



El cargador "Profesional" que se describe aquí ha sido estudiado por Motorola.

Este cargador de 5 A permite:

Una regulación en corriente ajustable entre 0 y 5A

Una limitación de la tensión de carga, fijada en 8.2V 0 16.4V según que se trate de cargar baterías de 6 o de 12V.

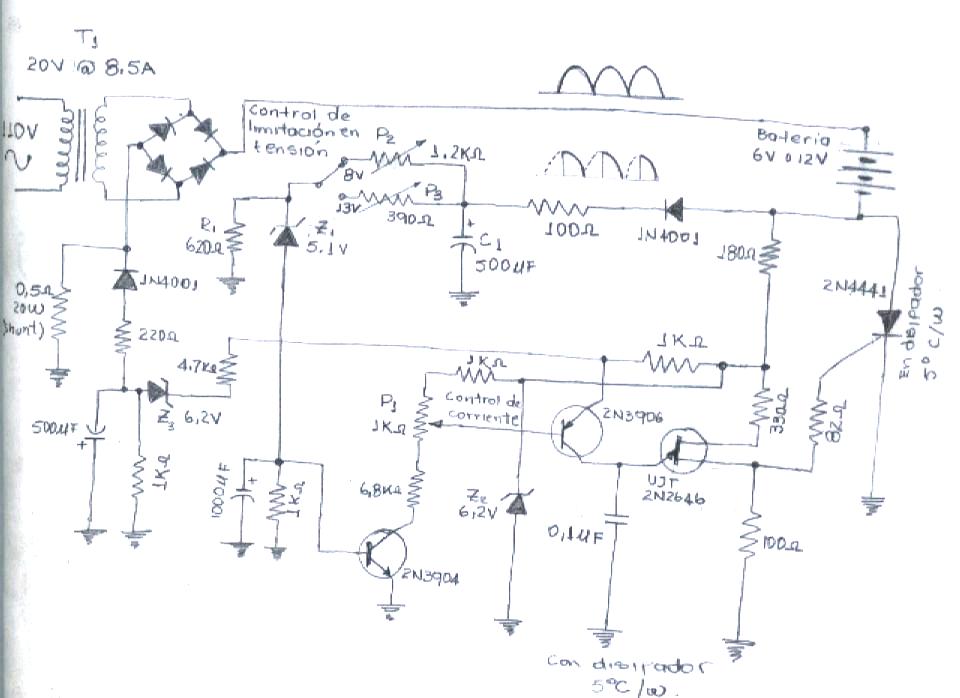

Circuito esquemático

La corriente de carga depende del ángulo de abertura del tiristor el cual está gobernado a su vez por el transistor uniunión 2N2646, la fuente de corriente 2N3906 y la tensión de referencia fijada por el potenciómetro P1. El resistor de 0.5Ω (20W) crea una caída de tensión que da una medida de la corriente de carga. Esta tensión se aplica, como realimentación, al generador de corriente 2N3906, constituyendo así la regulación de corriente del cargador. La alimentación en tensión se logra de la manera siguiente:

Se considera que la caída media de tensión en el tiristor es mayor cuando la batería está más descargada y tanto menor cuando más cargada esté la batería; el circuito formado por el diodo zener Z1, los potenciómetros P2 y P3, y el resistor R1 y el condensador C1 actúa entonces como detector de tensión.

Cuando la batería está cargada la caída de tensión en el condensador C1 será débil y, gracias a los divisores R1, P2 (para 6V) o R1, P3 (para 12V) el zener se bloqueará en cuanto la tensión en los bornes de la batería sobrepase el umbral fijado, con lo que el transistor 2N3904 conmutará a cero la referencia de corriente.

Las curvas de la  figura siguiente, ilustran características de carga, trazadas para diversas intensidades nominales de corriente. las limitaciones de tensión y corriente resultan muy eficaces. La tensión de carga se limita a unos 9V cuando la batería es de 6V y a 15V para el caso de una batería de 12V.

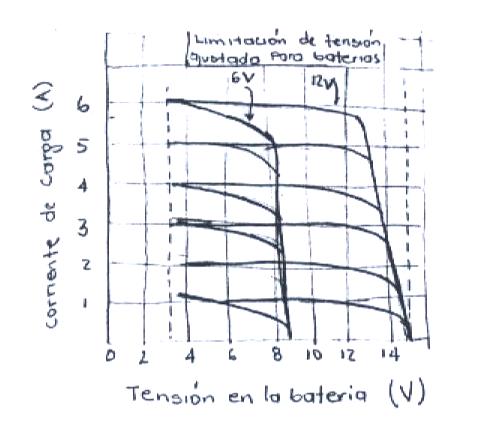

Curvas de carga

Se notará no obstante que no se ha estabilizado previamente la tensión de red en este tipo "económico" de cargador. por tanto las variaciones de la red impondrán una traslación horizontal de las curvas dadas.

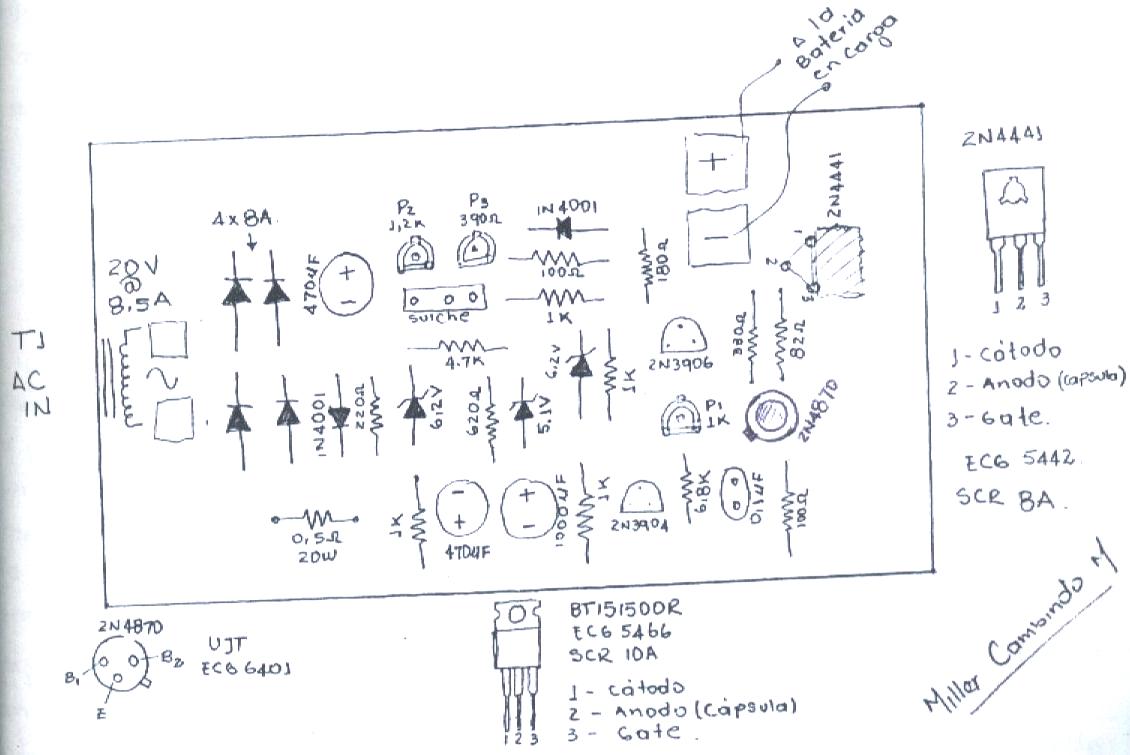

Lado de los componentes para el circuito impreso

Las medidas del circuito impreso son 14 cm x 8 cm

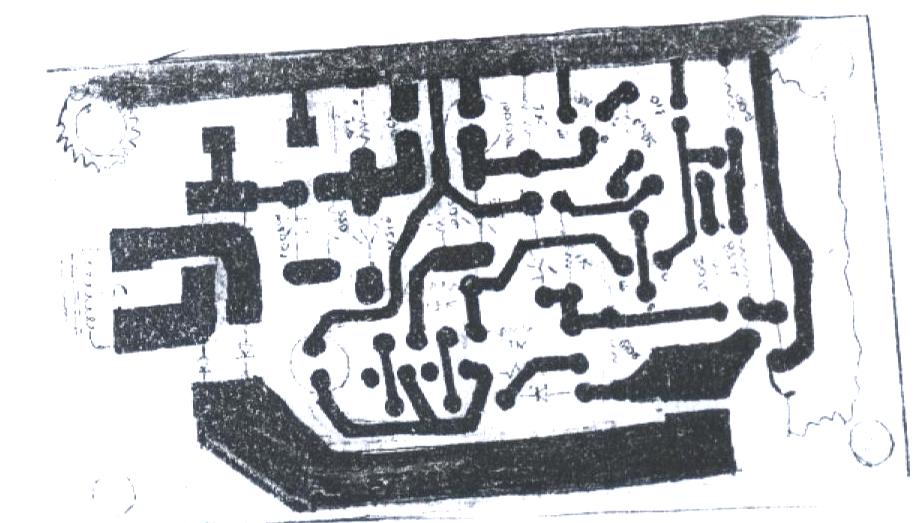

Placa de Circuito Impreso - PCB
