Amplificador de Audio de 100W             Aprobado cm2



Traigo para el visitante un nuevo amplificador de audio de gran potencia para armar un buen equipo de amplificación, 100W RMS de potencia acústica ideal para quienes no se conforman con menos.

Fácil de armar, pocos componentes y bajo costo. Basado en el circuito integrado monolítico TDA7294, que dispone de funciones de Mute/stand by.

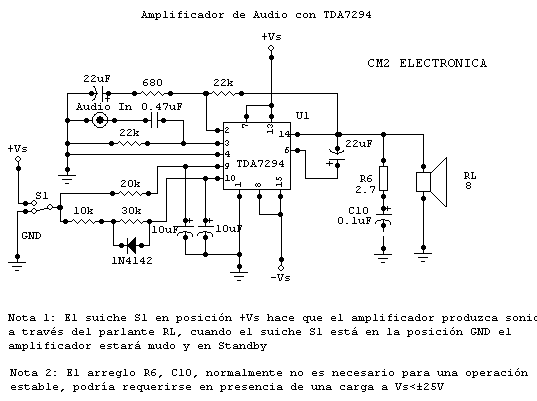

Este circuito esquemático fue ligeramente modificado con respecto al datasheet del fabricante ST (STMicroelectronics), se construyó la placa de circuito impreso y se sometió a pruebas en el laboratorio de CM2 ELECTRONICA, los resultados fueron satisfactorios.

La resistencia R6 de 2.7Ω y el condensador de 0.1uF no se utilizaron el circuito ya que la tensión con la cual se alimentó el amplificador fue superior a ±25V.

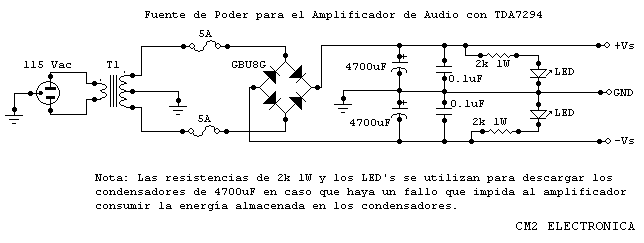

La fuente de Poder para el amplificador:

Es una fuente común para sistemas que requieren tensión simétrica. Dado que el amplificador es construido de forma modular (Placa amplificador, placa de fuente de poder) las resistencias de 2k a 1vatio se agregaron para descargar los condensadores en caso que el amplificador no esté conectado a la fuente de manera temporal; es solo una protección para el usuario que manipula el circuito; estas resistencias no son indispensables para el funcionamiento del proyecto.

Para la construcción de este amplificador se utilizó un transformador de 25V 0V 25V  con 5A (trafo con derivación central), a partir del cual se obtuvo una tensión DC de ±35V y se alcanzó una potencia de 70W RMS con THD = 0.5% sobre un parlante de 8Ω.

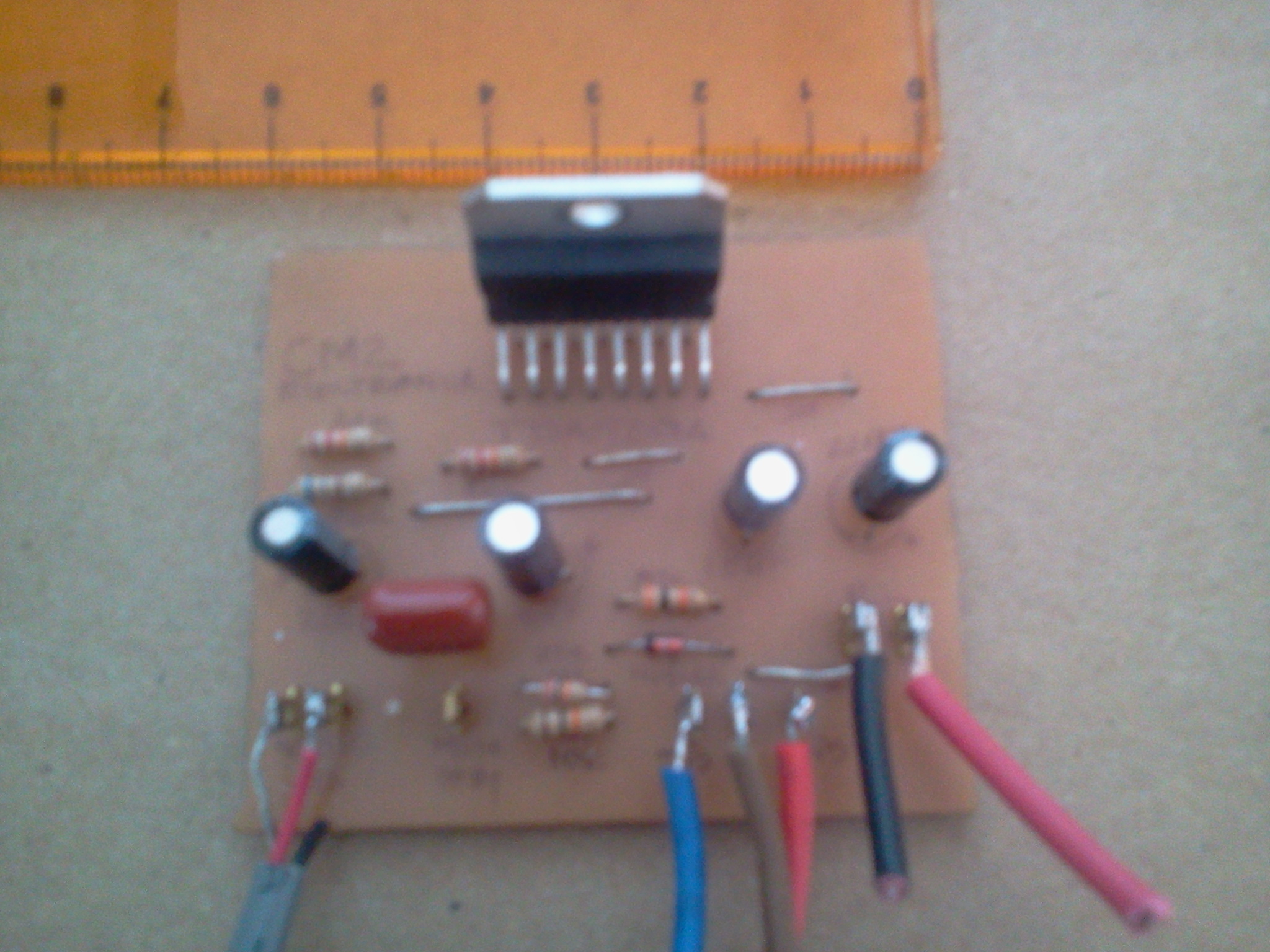

He aquí una pequeña fotografía de la tarjeta amplificadora:

Esta es la tarjeta amplificadora real, con todos los componentes necesarios, su tamaño es realmente pequeño, solo mide (como se aprecia en la fotografía) 6cm x 5cm, para un canal. Para un sistema estéreo debe construir dos tarjetas como esta.

Cabe aclarar que para proteger el integrado amplificador, se requiere adicionar el disipador de calor.

Tener en cuenta que el case ( TAB o lamina que se adhiere ea disipador) está conectada a -Vs, por esta razón, a menos que utilice una mica aislante, el disipador estará a -Vs y no debe juntarse con el chasis (caja si es metálica) de su amplificador final.

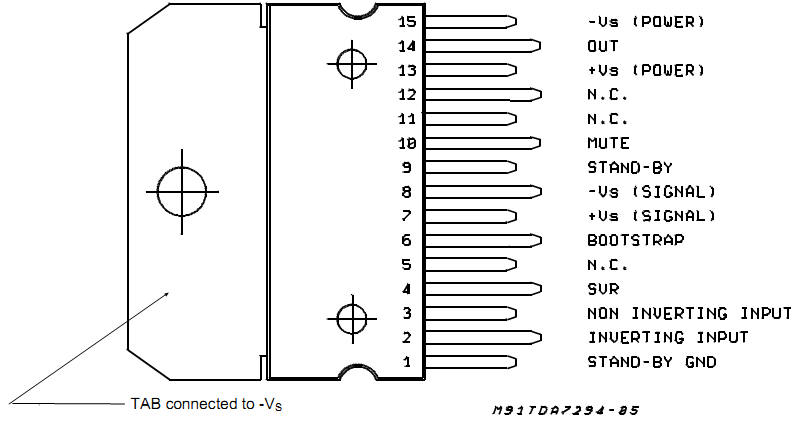

El TAB (Case) del integrado está conectado internamente con el -Vs, por esta razón no se debe conectar el disipador a tierra, a menos que le ponga una mica aislante entre el TAB y el disipador.

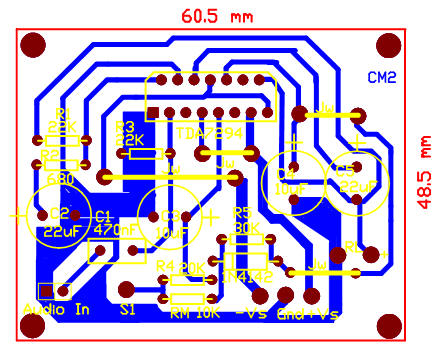

Diseño de la placa de circuito Impreso - PCB

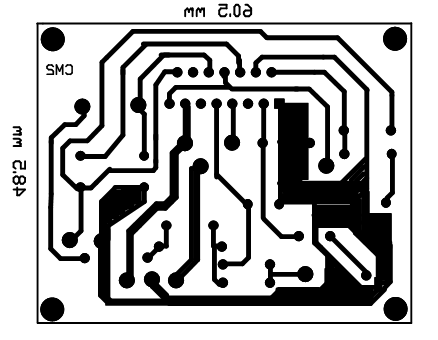

                        Lado de los componentes                                                                                         PCB con Mirror



            Descargue todo el proyecto con todos los impresos haciendo clic en el siguiente botón Descargar
