Transmisor en FM

                                                                                                                                    Aprobado cm2

La transmisión de audio por radiofrecuencia fue por mucho tiempo mi afición principal, llegué a construir muchos transmisores de FM, controles remotos vía RF, transmisores de datos en fin, pero el circuito que nunca olvido por su sencillez y buen funcionamiento es el que presento en esta sección.

Funciona en la banda de 88 a 108 MHz, tiene muy buena fidelidad y buen alcance, unos 300 metros a la redonda.

Puede ser utilizado como un simple transmisor de audio o se pueden dar más usos  según la imaginación, por ejemplo puede emplearse para transmitir el audio de tu televisor y luego recibirlo en tu radio o teléfono celular con sintonizador, emplear audífonos para que solo tú escuches, así no incomodas a tu pareja o compañeros que duermen en tu misma habitación.

Descripción del funcionamiento

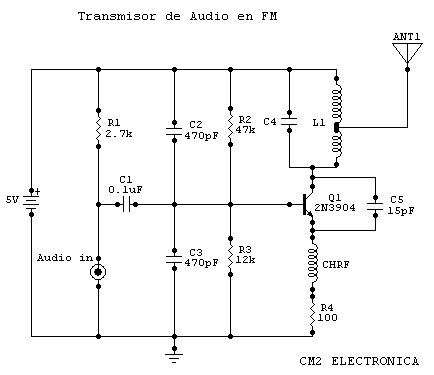

La señal de audio se introduce por el conector Audio in, el condensador C1 filtra la señal de entrada a la base del transistor Q1, los condensadores C2 y C3 se usan para evitar que ruidos se introduzcan a la base el transistor Q1. Las resistencias R2 y R3 polarizan la base del transistor para darle su correcto funcionamiento como amplificador de señal; mientras que C4 y L1 conforman el circuito tanque donde se genera la oscilación de alta frecuencia. Por su parte el capacitor C5 contrarresta las capacitancias internas del transistor Q1a altas frecuencias. La bobina CHRF (Choque de RF) evita el paso de la RF a la fuente de polarización (tierra), mientras que la resistencia R4 polariza el emisor del transistor al punto de tensión cero.

Todos los condensadores son cerámicos y las resistencias pueden ser a 1/2 vatios con el 5% de tolerancia.

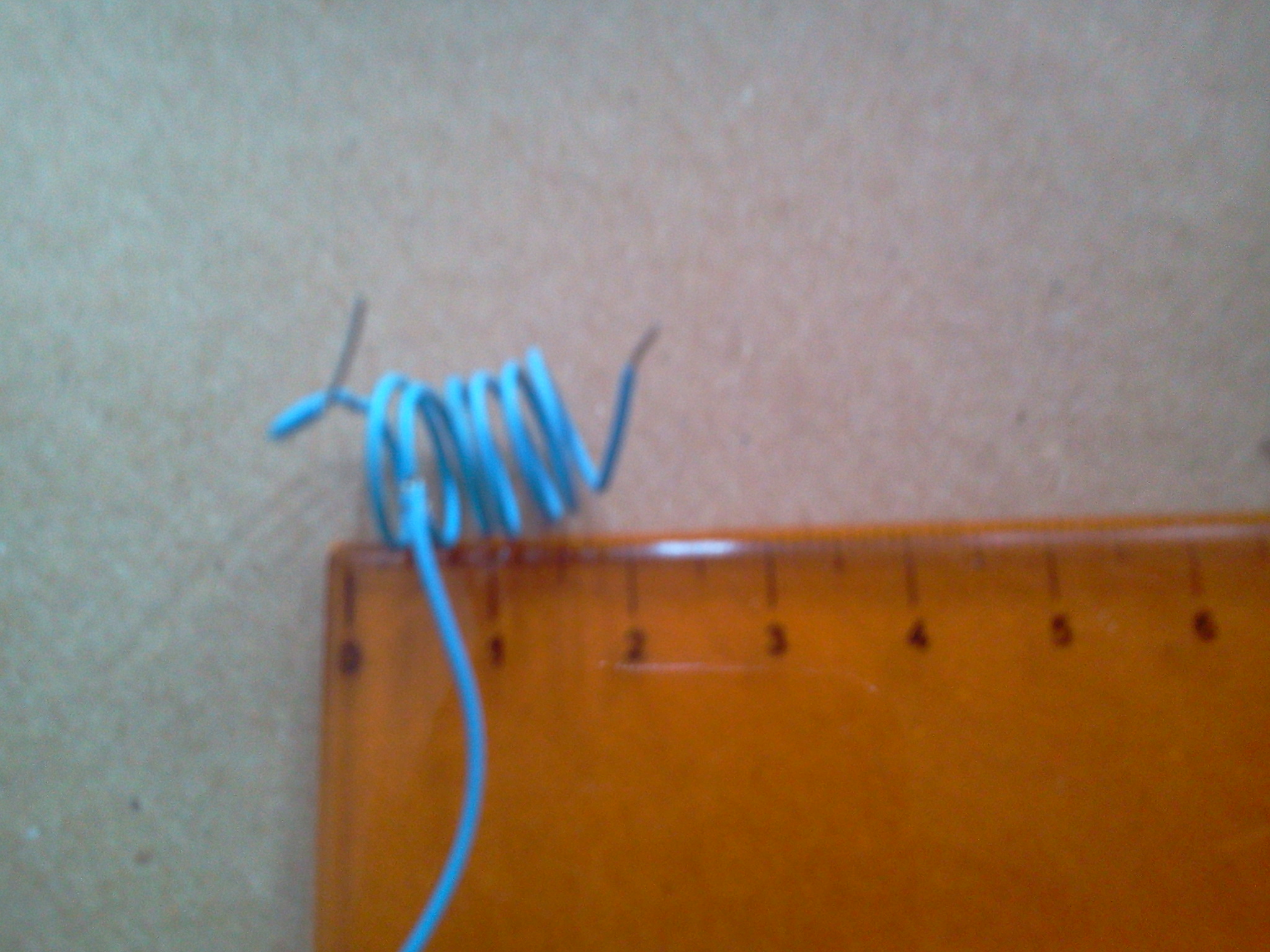

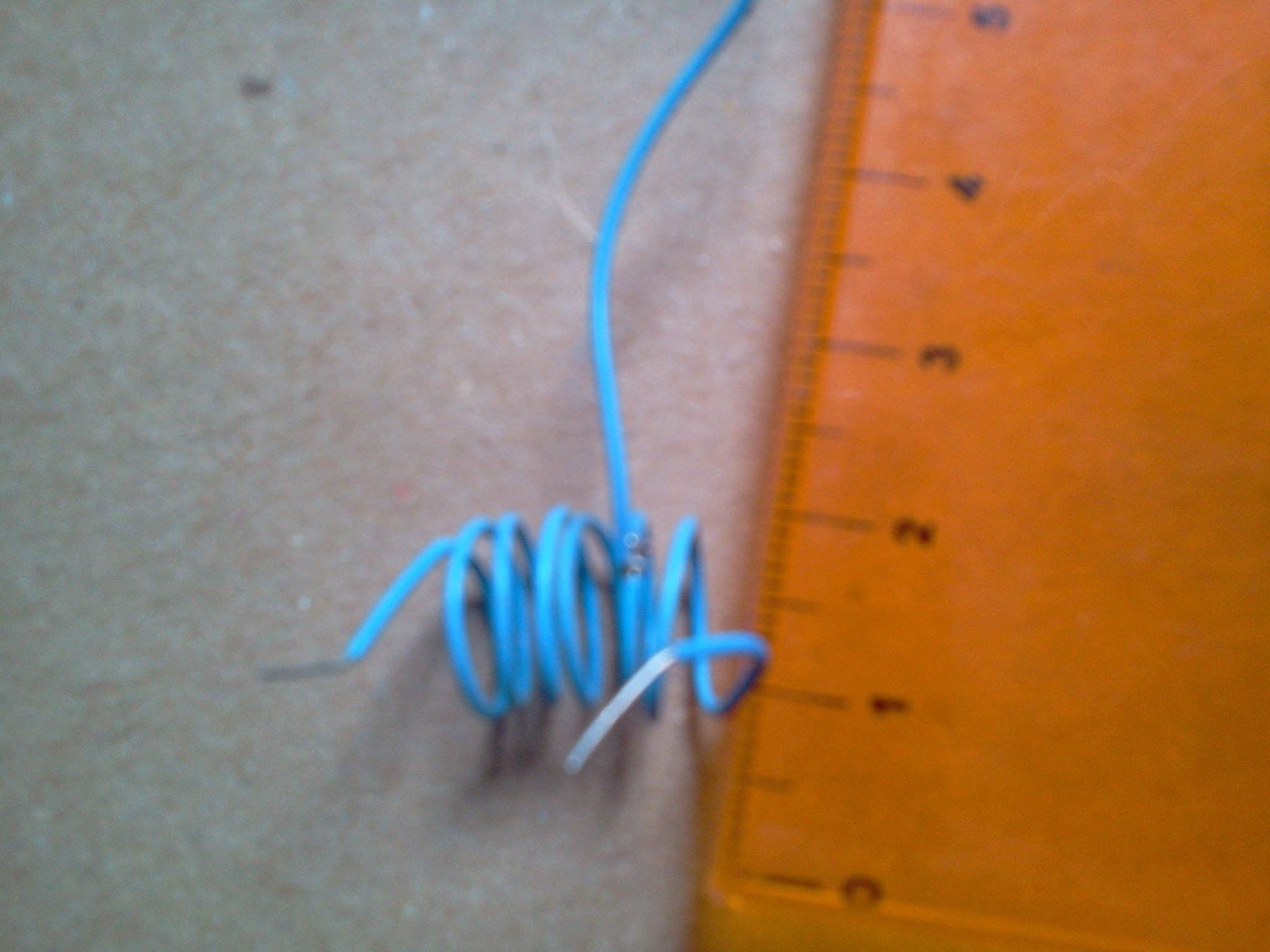

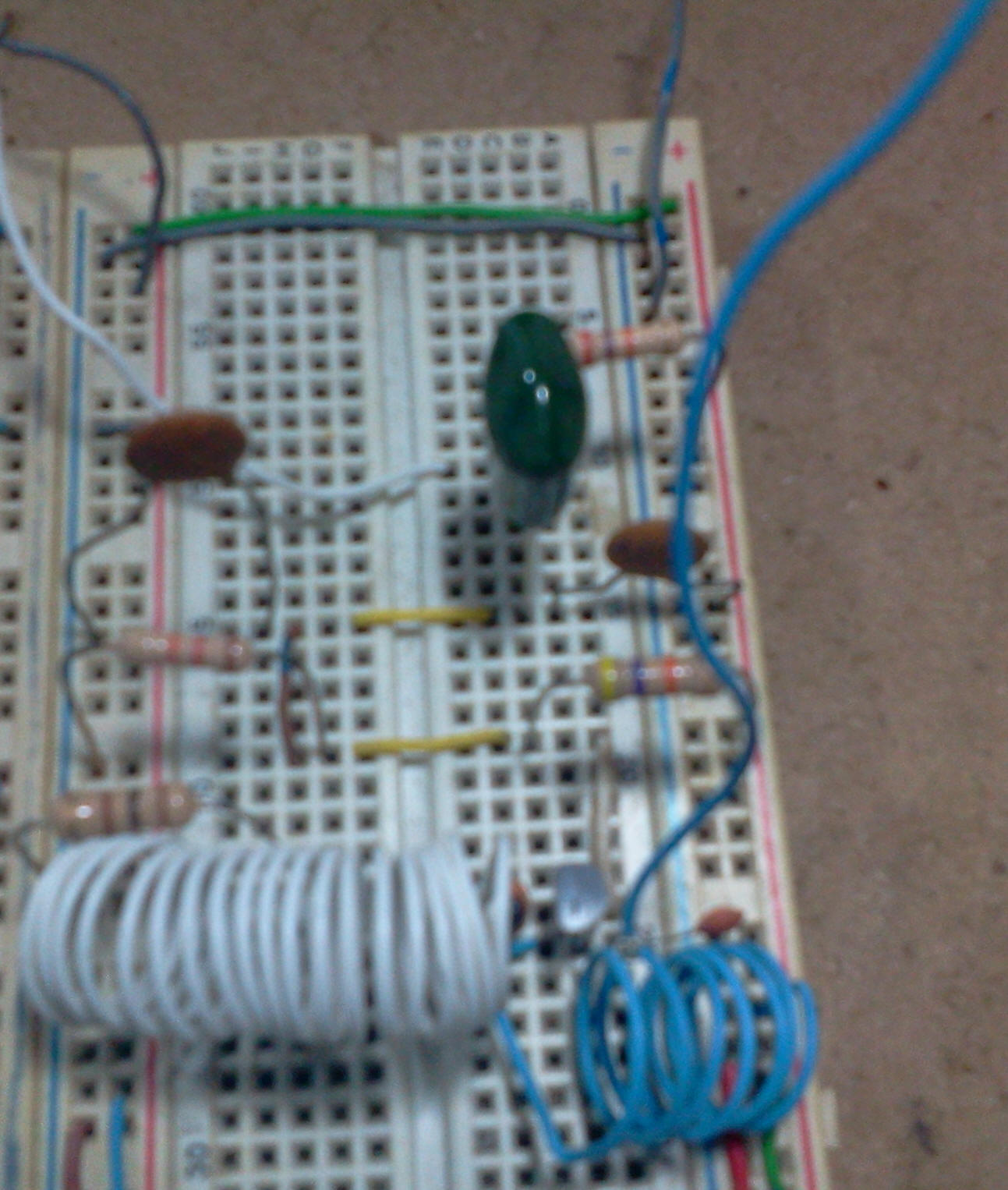

La bobina L1 se construye haciendo 7 vueltas con alambre telefónico (o alambre interior de cable UTP) sobre un lapicero (1 cm de diámetro) y luego se retira el lapicero. Quedará una bobina con núcleo de aire. A las 5 y 1/2 vueltas se retira un pedacito de la cubierta del alambrito y se conecte la antena (Alambre telefónico de 10cm de largo); como se muestra en las fotografías.

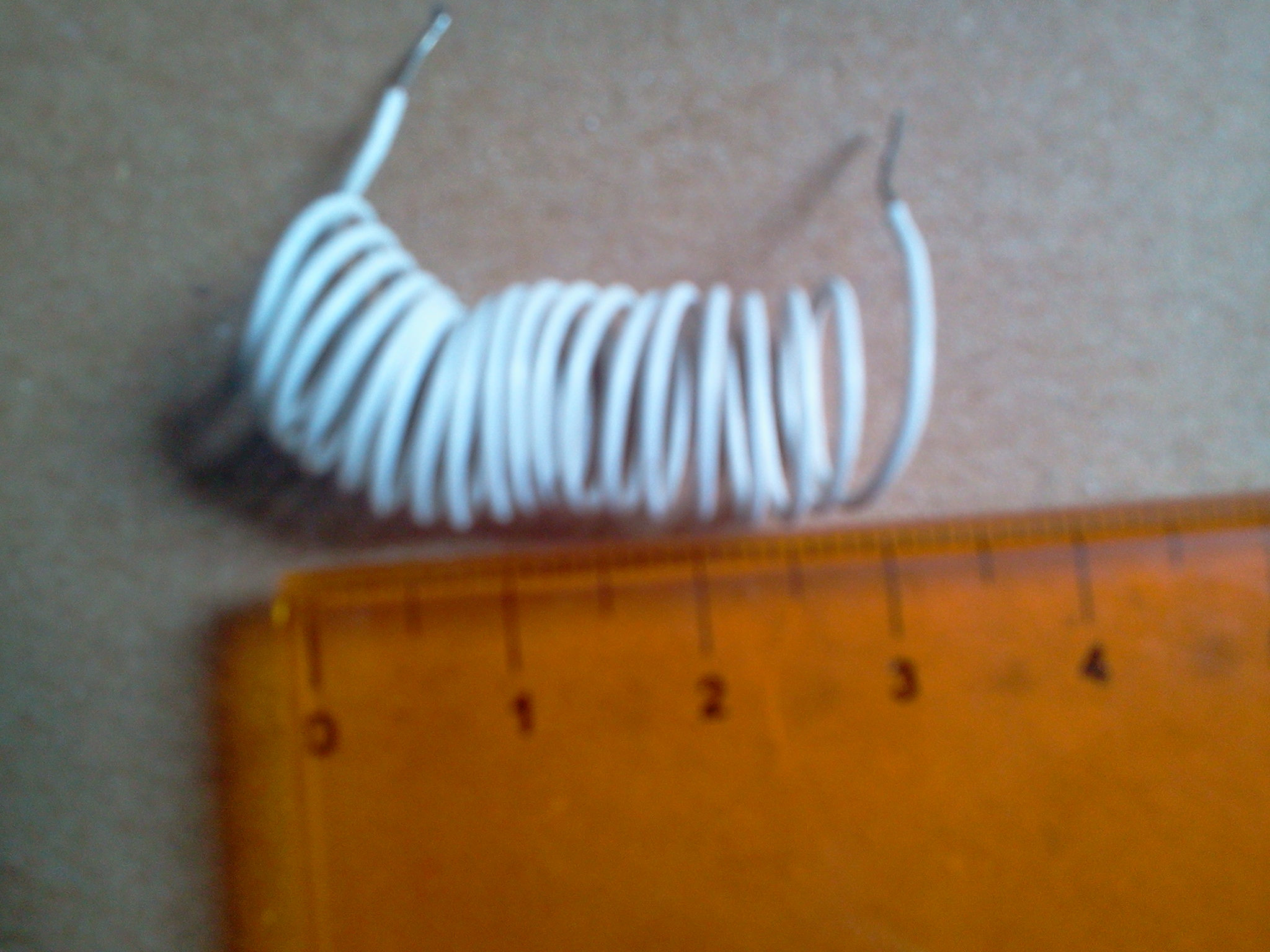

CHRF: 15 vueltas de alambre telefónico (o alambre interior de cable UTP) sobre un lapicero de 1cm de diámetro, al retirar el lapicero quedará una bobina de 15 espiras con núcleo de aire.






C4 es un capacitor de 22 pF tipo cerámico.

Comprimir o estirar la bobina L1 o aumentar la tensión de alimentación, modifican la frecuencia de transmisión.

El circuito puede ser alimentado entre 4.5V y 12 Vdc

Espero lo disfruten.
