Transmisor en AM

                                                                                                                                    Aprobado cm2

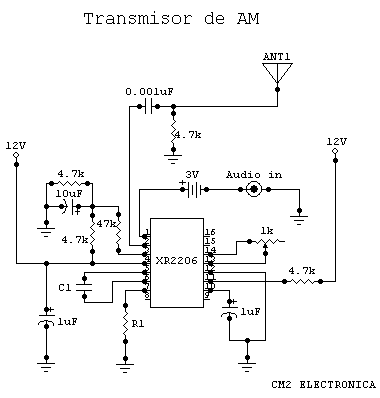

Varias veces me han preguntado si puedo publicar un transmisor en Amplitud Modulada - AM, pues bien, para satisfacción de los visitantes de CM2 les traigo el circuito capaz de transmitir audio en la banda de 535 KHz a 1705 KHz.





La frecuencia de transmisión es es calculada mediante la fórmula:

Si deseamos transmitir a 640 KHz, damos un valor cualquiera al capacitor C1, por ejemplo C1 = 0.001uF, el  valor de la resistencia R1 será:

Despejamos R1 de la fórmula anterior y tendremos que

Reemplazando valores tenemos

Esto equivale a conectar una resistencias de 1.5K en serie con otra de 620Ω.

Si desea conectar una sola resistencia del valor comercial, la más cercana a 1562Ω, es 1.5kΩ; así la frecuencia de transmisión será de 666,67KHz.

Notas importantes:

1. Como antena se puede utilizar un trozo de alambre telefónico de 15 cm de longitud, no obstante, se consige mayor recepción y fidelidad en el audio si como antena se extiende un cable desnudo (puede ser cable telefónico sin la funda) de por lo menos 2 metros de forma horizontal, con un extremo conectado a tierra, a alguna estructura metálica de la casa,

2. Se recomienda que la fuente conectada al pin 1 del integrado (fuente que conecta con el audio in o señal moduladora) sea una batería, se puede variar su tensión desde 2,6 V hasta 4,2V.

3. Es importante que el nivel de audio en la entrada (audio in) sea fuerte.

El circuito fue probado y su funcionamiento es excelente.

CM2
