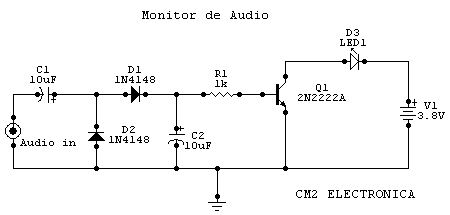

Monitor de Audio





Este circuito sirve para verificar la presencia de señal de audio en la entrada Audio in

El led se encenderá cuando haya una señal de audio en la entrada, de lo contrario permanecerá apagado.

Funcionamiento

La señal de audio se cataloga como una señal alterna la cual es rectificada por los diodos D1 y D2 y filtrada por el condensador C2, de esta manera el transistor verá en su base una señal DC capaz de hacerlo entrar en saturación, es decir funcionar como interruptor en estado encendido. Sin presencia de audio en la entrada el transistor funcionará en corte, interruptor apagado.
