Fuente de alimentación variable con transistor

                                                                                                                                                                            Aprobado cm2

Es muy común encontrar fuentes de alimentación variable construidas a partir de un integrado como el LM317, sin embargo hay ocasiones en las cuales no disponemos de ese circuito integrado regulador y debemos hacer uso de lo que tenemos a mano, tener un transistor sí es muy común, por esta razón presento una fuente variable construida a partir de un transistor.

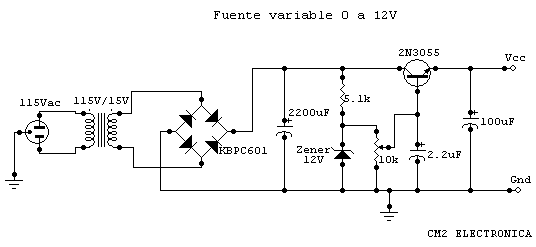

En el circuito anterior, el diodo zener fija el nivel máximo de tensión que entregará la fuente variable.

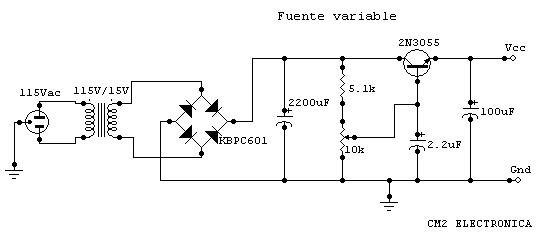

Ahora bien, es probable que no tenga en su banco de trabajo un diodo zener, sin embargo esto no es problema, ya que sin este dispositivo también se puede realizar una fuente variable. Para ello, elimine el diodo zener. El nivel máximo de tensión que entregará la fuente variable será

Para este caso, la tensión de salida en vacío estará levemente por encima con respecto a cuando se conecte una carga.
