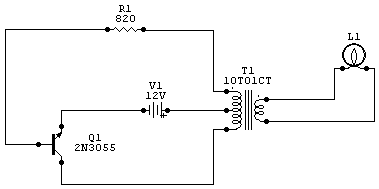

Balasto

Construye este sencillo balasto para lámpara fluorescente.

La lámpara L1 puede ser un tubo fluorescente de unos 20W, el transistor 2N3055 es del tipo TO-3 y debe ser montado en disipador de calor, la batería será de por lo menos 7Ah (para mayor duración de iluminación, escoge una batería de mayor capacidad), la resistencia puede ser a 1/2W. el transformador lo puedes sacar de una vieja grabadora, las características son: 110V @ 9V - 0V - 9V es decir 9V con derivación central en secundario y 110V en primario.

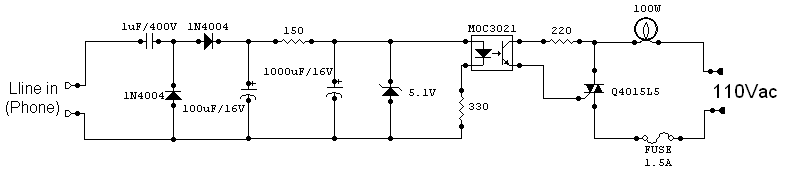

Monitor luminoso para timbre telefónico

                                                                                                                                                                        Aprobado cm2

Funcionamiento: Cuando la línea de abonado recibe una llamada la lámpara se enciende intermitente siguiendo el timbre del teléfono (indicando el timbre del aparato telefónico).

Ideal para recintos con altos niveles de ruidos como centrales generadoras con plantas diesel, cuartos y casetas con maquinaria en operación.

Si deseas ubicar más de un punto luminoso solo debes poner más lámparas en paralelo sin exceder un máximo de 14 y aumentar el fusible      *** El Triac Q4015L5 debe ser montado en disipador de calor.



Ir Arriba

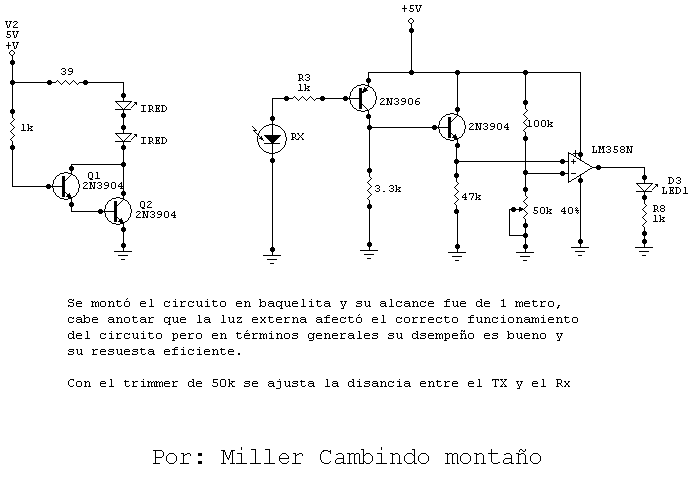

Barrera Invisible detector de personas

En muchas ocasiones usted necesitará un sistema que cuente objetos, animales o personas al ingresar o salir de un control, recinto o acceso; sin embargo más interesante será si usted requiere que algo le avise cuando alguien cruce una determinada puerta, lo que le dará tiempo para prepararse o escaparse si es el caso.

He aquí un circuito que actúa como barrera invisible que activa una alarma, enciende una bombilla o da una determinada señal según se requiera cuando alguien cruza una puerta o ventada (donde se ubique la barrera).

                                                                                                                                               Aprobado cm2

Ir Arriba

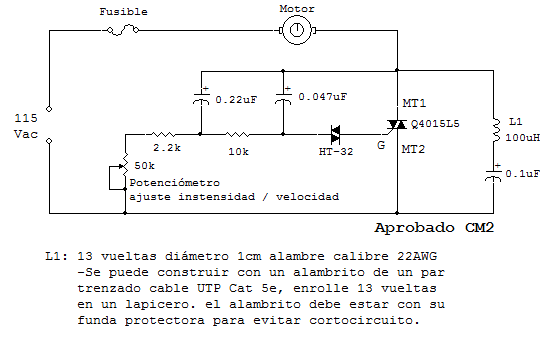

Control de intensidad - Regulador de velocidad para motores pequeños

Este circuito puede ser utilizado como dimmer para bombilla incandescente (regulador de la luminosidad de una bombilla) o como control de velocidad para pequeños y medianos (1 HP) motores de corriente alterna (AC).

El Triac Q4015L5 debe ser montado en disipador de calor.

Ir Arriba

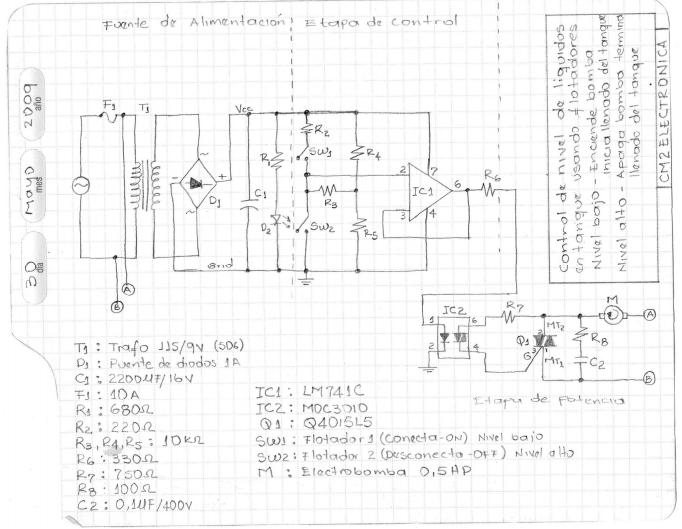

Control de Nivel de Líquidos

 Alguna vez ha deseado que la electrobomba que llena su tanque de almacenamiento se apague automáticamente luego de llenarse el tanque y que se encienda sola cuando el nivel del líquido en el tanque descienda de cierto nivel?

Pues bien, presento el circuito que lo hace posible. Ya no tendrá que pararse a esperar que su tanque llegue al nivel esperado o estar pendiente para apagar la electrobomba y evitar que su líquido se derrame.

Aprobado CM2

El Tiac (Q1) debe ser montado en disipador de calor.
